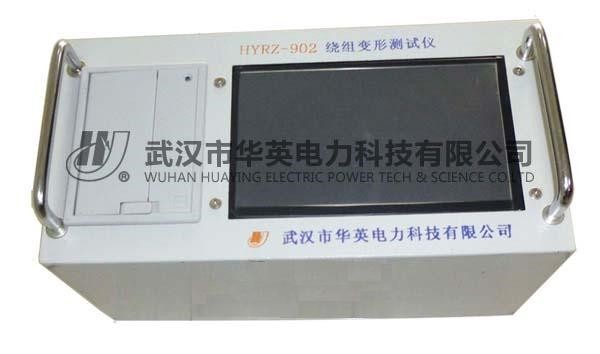

HYRZ-902型變壓器繞組變形測試儀是本公司根據國家電力行業標準DL/T911－2004測量變壓器的繞組變形的儀器，主要是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器可能發生的繞組變形。變壓器繞組變形頻率響應測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析FRA方法，能對變壓器內部故障作出準確判斷。其技術特點可概括如下：

　　1，采用先進的DDS掃頻技術；

　　2，采用高速，高集成化微處理器設計；

　　3，雙通道16位AD采樣；

　　4，自帶高亮度7寸彩色觸摸屏，亮度可調；

　　5，自帶熱敏打印機，可隨時打印數據，打印濃度可調；

　　6，最大可以保存100組測量數據，可隨時查閱數據或上傳至PC機；

　　7，有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；

　　8，采用USB2.0接口。

　　HYRZ-902型變壓器繞組變形測試儀主要技術指標：

　　1，設置兩種不同的掃描方式：線性掃描，分段掃描；

　　線性掃描：0.5KHZ-1MHZ分辨率0.5KHZ2000掃描點

　　分段掃描：50HZ-100HZ分辨率2HZ25點

　　100HZ-1KHZ分辨率20HZ45點

　　1KHZ-10KHZ分辨率50HZ180點

　　10KHZ-100KHZ分辨率0.2KHZ450點

　　100KHZ-500KHZ分辨率0.5KHZ800點

　　500KHZ-1000KHZ分辨率1KHZ500點

　　2，幅值測量范圍：(-100dB）-（+20dB）

　　3，幅值測量精度：0.1dB；

　　4，掃描頻率精度：小于0.01%；

　　5，信號輸入阻抗：大于1MΩ；

　　6，信號輸出阻抗：50Ω；

　　7，同相測試重復率：99.5%；

　　8，主機尺寸：31cmX15cmX15cm；

　　9，主機重量：3.5KG。
