表面粗糙度參數定義

凱達粗糙度儀NDT110的參數計算符合GB/T 3505《產品幾何技術規范  表面結構  輪廓法  表面結構的術語、定義及參數》。

表面粗糙度：是指加工表面上具有較小間距和峰谷所組成的微觀幾何形狀特征。

取樣長度：用于判別具有表面粗糙度特征的一段基準線長度。

評定長度：評定輪廓所必須的一段長度，它可以包括一個或幾個取樣長度。

輪廓算術平均偏差Ra ：在取樣長度內輪廓偏距的算術平均值。

輪廓均方根偏差Rq：在一個取樣長度內縱坐標值的均方根值

輪廓zui大高度Rz（ISO）：在一個取樣長度內，zui大輪廓峰高Rp和zui大輪廓谷深Rv之和的高度。

輪廓峰谷總高度Rt：在評定長度內zui大輪廓峰高和zui大輪廓谷深之和。

輪廓zui大峰高Rp： 在取樣長度內從輪廓峰頂線至中線的距離。

輪廓zui大谷深Rv：在取樣長度內從輪廓谷底線至中線的距離。

全國免費咨詢熱線：400-870-1718

表面粗糙度測量?jī)x-評定零件表面光潔度的精密儀器

免費質保2年！買的放心！用的安心！

粗糙度儀術語

北京凱達科儀-專業粗糙度儀生產廠家，提供各類粗糙度儀及配件，免費技術支持，優質售后服務，粗糙度儀計量院百分百通過率，歡迎來電咨詢：400-870-1718

粗糙度   roughness

粗糙度算術平均   Ra(C為對應的平均線高度）

輪廓要素的粗糙度平均高度   Rc

粗糙度高點計數   RHSC

粗糙度峰度-概率密度函數   Rku

粗糙度被測的輪廓長度   Rlo

粗糙度均方根   Rλq

粗糙度材料比曲線   Rmr

粗糙度峰計數   RPc

粗糙度醉大輪廓峰高   Rp

均方根粗糙度   Rq

粗糙度醉大峰-谷高度   Rz

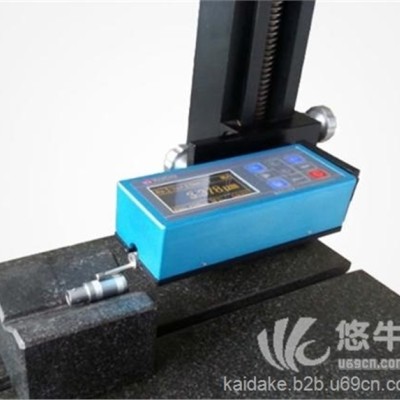

凱達粗糙度儀測量小平臺_高度調節裝置_粗糙度儀選配件_小支架KA520

絲杠升降，重量輕，方便移動，用來測量形狀較小的工件，可提高測量精度。

垂直升降高度：200±1mm

回程誤差：不大于手輪的1/6圈

測量平臺尺寸：260mm×180mm×12mm

要經常清洗和防銹

不要用力側向搬動滑架

移動時，不要直接搬立柱，應把住平臺移動，以防立柱松動，定位錯誤
