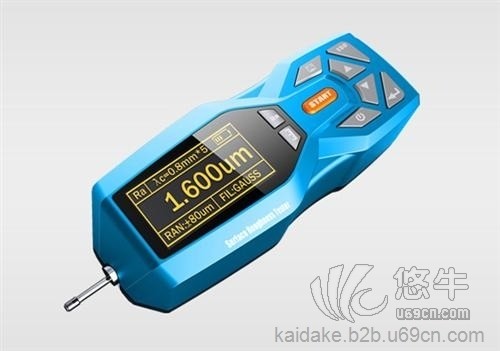

表面粗糙度儀NDT110功能特點

北京凱達科儀科技有限公司專業生產表面粗糙度儀NDT110，可以測量外圓、平面、錐面，適用于加工業、制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定

表面粗糙度儀NDT110功能特點

   北京 凱達表面粗糙度儀NDT110 采用優化的電路設計及傳感器結構設計,將電箱、驅動器及顯示部分合為一體，使其達到高度集成化；任意選擇Ra、Rz測量參數；不僅可以測量外圓、平面、錐面，還可測長寬大于80×30mm的溝槽

簡單說說與表面粗糙度的評定參數有關的概念術語：

1）基準線

   用來評定表面粗糙度的參數的一條給定的線，稱為基準線（亦稱中線）。

2）取樣長度

   為判別具有表面粗糙度特征而規定的一段基準線長度，稱為取樣長度。

3）評定長度

   為評定輪廓而測量時必須的一段長度，稱為評定長度，它可以包含一個或幾個取樣長度，一般情況下以五個取樣長度為一個評定長度。

4）輪廓峰頂線

   在取樣長度范圍內，平行于基準線，并且通過輪廓zui高端的線，稱為輪廓峰頂線。

5）輪廓谷底線

   在取樣長度范圍內，平行于基準線，并且通過輪廓zui底點的線，稱為輪廓谷底線

表面粗糙度參數定義

凱達粗糙度儀NDT110的參數計算符合GB/T 3505《產品幾何技術規范  表面結構  輪廓法  表面結構的術語、定義及參數》。

表面粗糙度：是指加工表面上具有較小間距和峰谷所組成的微觀幾何形狀特征。

取樣長度：用于判別具有表面粗糙度特征的一段基準線長度。

評定長度：評定輪廓所必須的一段長度，它可以包括一個或幾個取樣長度。

輪廓算術平均偏差Ra ：在取樣長度內輪廓偏距的算術平均值。

輪廓均方根偏差Rq：在一個取樣長度內縱坐標值的均方根值

輪廓zui大高度Rz（ISO）：在一個取樣長度內，zui大輪廓峰高Rp和zui大輪廓谷深Rv之和的高度。

輪廓峰谷總高度Rt：在評定長度內zui大輪廓峰高和zui大輪廓谷深之和。

輪廓zui大峰高Rp： 在取樣長度內從輪廓峰頂線至中線的距離。

輪廓zui大谷深Rv：在取樣長度內從輪廓谷底線至中線的距離。
