表面粗糙度儀傳感器如何選擇？

北京凱達科儀科技有限公司專業生產表面粗糙度儀傳感器,選擇不同的傳感器科儀測量平面，曲面，球面，臺階面，凹面，深槽等不同零件的表面粗糙度，測量精準，數字顯示，操作簡單。

KS100標準傳感器

使用KS100標準傳感器，可測量平面、圓柱表面粗糙度，測量孔內表面時，孔徑zui 小為5mm，深度zui 大為22mm。

KS110曲面?zhèn)鞲衅?/span>

使用KS110曲面?zhèn)鞲衅?，可測量曲率半徑大于3mm的凹凸曲面工件的表面粗糙度，也可測量適合的平面、柱面，配合測量平臺KA610/KA620使用。

工件表面粗糙度標準

北京凱達科儀為您介紹工件表面粗糙度標準大概的情況

同一個零件上,工作表面比非工作表面的 Ra或Rz值小。

摩擦表面比非摩擦表面,滾動摩擦表面比滑動摩擦表面的Ra或Rz值小。

運動速度高,單位面積壓力大,受交變載荷作用的零件表面,以及最易產生應力集中的溝槽,圓角部位應選用較小的粗糙度數值。

要求配合穩定,可靠時,粗糙度參數值應小些.如,小間隙配合表面,受重載作用的過盈配合表面,都應選用較小的粗糙度數值。

北京凱達科儀-專注無損檢測儀器制造-粗糙度儀自主生產廠家：400-870-1718    www.kaida-17.com

協調好表面粗糙度參數值與尺寸及形位公差的關系.通常,尺寸,形位公差值小,表面粗糙度Ra或Rz值也要小;尺寸公差等級相同時,軸比孔的粗糙度數值要小。

防腐蝕性,密封性要求高,或外形要求美觀的表面應選用較小的粗糙度數值.

凡有關標準已對表面粗糙度作出規定的標準件或常用典型零件(例如,與滾動軸承配合的軸頸和基座孔,與鍵配合的軸槽,輪轂槽的工作面等),應按相應的標準確定其表面粗糙度參數值。

選購粗糙度儀 選擇北京凱達科儀 操作簡單 質優價美

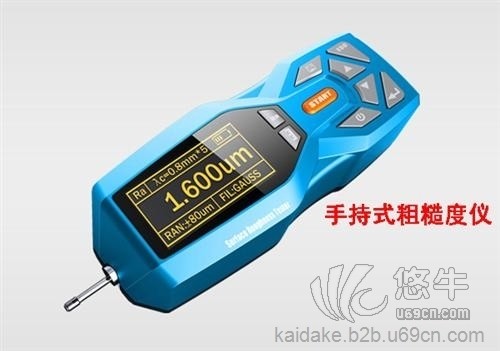

粗糙度儀NDT110

粗糙度儀NDT110是北京凱達科儀科技有限公司推出的新一代粗糙度儀，也叫袖珍便攜式表面粗糙度儀。它具有測量精度高、測量范圍寬、操作簡便、便于攜帶、工作穩定等特點，可以廣泛應用于各種金屬與非金屬的加工表面的檢測，該粗糙度儀是傳感器主機一體化的袖珍式粗糙度儀，具有手持式特點，更適宜在生產現場使用。外形采用拉鋁模具設計，堅固耐用，抗電磁干擾能力顯著，符合當今設計新趨勢。

工作原理：

當傳感器在驅動機構的驅動下沿被測表面作勻速直線運動時，其內部垂直于工作表面的觸針隨工作表面的微觀不平輪廓產生垂直方向的位移，再通過傳感器將位移變化量轉換成電量的變化，將該電信號進行放大，濾波，經A/D轉換為數字信號，再經DSP處理，計算出Ra、Rz值并顯示。
