產品概述

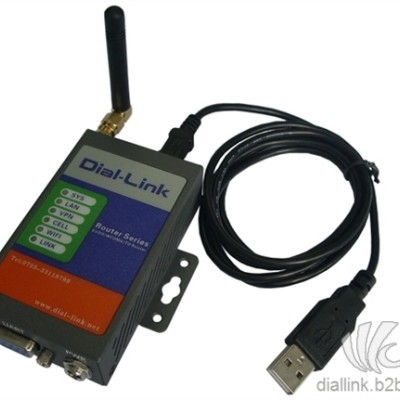

DLK-M683 WCDMA(HSDPA/HSUPA) Modem是深圳市科創通信科技有限公司基于WCDMA網絡需求，采用最新硬件平臺研發出來的一款全新的，性能更為優異的3G WCDMA Modem產品。它主要應用于工業用戶的數據傳輸業務,實現上網、短信的傳輸，以及網絡信息的查詢，向下兼容EDGE/GPRS/GSM網絡。

該產品采用USB 2.0標準接口通信，有效地保證了數據傳輸速度。采用工業級設計標準，超強的防潮、防雷、防電磁干擾能力，產品采用堅實的金屬外殼封裝，使得產品抗干擾性強，堅固可靠， 產品以性能穩定、體積小、易于安裝嵌入、抵抗環境能力強等優點，在工業領域得到了廣泛應用。

它主要針對電力系統自動化、工業監控、交通管理、金融、證券等行業的應用，該USB工業 Modem適用于與工業設備連接，穩定，可靠，利用無線網絡平臺實現數據信息的通信傳輸。

行業應用

電力：遠程自動抄表，電壓電流數據實時監控報警，城市電網、路燈管控；

安防：道路工地監測，遠程門禁系統監控，防盜裝置報警；

能源：煤礦、天然氣、油田數據采集，供暖系統監管；

交通：機動車輛、銀行運鈔車監控調度系統，車輛違章監控；

環保：煤氣調壓站實時數據采集自動控制，自來水，污水管道，閘門、泵站與水廠實時監控維護；

金融：銀行儲蓄點及機房監控，移動性證券交易和信息查詢，POS機系統應用；

水利：水位防洪監測，自然災害預測系統；

傳媒：移動廣告自動下載系統，無線廣告播放管理系統；

氣象：溫濕度數據遠程采集傳輸，氣象預測；

運輸：工業無線遙感，遙測，遙控信息回報；

公安：公安、110、交警車輛監控調度，公安移動性數據（身份證、犯罪檔案等）查詢，交警移動通信數據 （車輛、司機檔案等）查詢。

功能特點

◆  內置了工業級WCDMA(HSDPA/HSUPA)無線模塊；

◆  同類產品中體積最小，適合嵌入式集成并具有節能模式，適合移動設備使用；

◆  采用工業級設計標準，超強的防潮、防雷、防電磁干擾能力；

◆  使用簡單的AT命令交互界面；

◆  獨立電源供電，使產品可靠、穩定運行；

◆  支持?jǐn)?shù)據傳輸、上網及短信功能；

◆  使用快速簡便,易于安裝；

◆  采用USB 2.0標準接口通信，有效地保證了數據傳輸速度；

◆  可實現撥號上網、SMS短信、CSD等服務；

◆  新增狀態指示功能；電源狀態指示、系統狀態指示、來鈴指示、數據收發指示。

技術參數

網絡參數：

網絡：HSUPA/HSDPA/UMTS(WCDMA)

頻點：850/1900/2100MHz三頻

網絡：EDGE/GPRS/GSM

頻點：850/900/1800/1900MHz四頻

發射功率：﹤24 dBm

***靈敏度：﹤-108 dBm

帶寬：7.2Mbps(下載) 5.76Mbps(上傳)

 (900MHz特殊頻點可擴展選擇）

電源參數：

輸入電壓：DC5~25V

標配電源：DC9V/1A

通信電流: 120mA (平均值)

待機電流: 80mA (平均值)

SIM卡電壓:3V/1.8V

接口封裝：

外殼封裝：良好金屬外殼封裝，堅固耐用，抗強電磁干擾，高溫散熱能力極強；

天線接口：標準的SMA母頭天線接口，50歐姆阻抗；

電源輸入：標準的3芯電源插座，外負內正，外徑：5.5mm，內徑：2.5mm；

USB接口：1個標準的MINI USB接口，USB 2.0標準；

SIM接口：1個標準的抽屜式SIM卡接口，支持SIM/UIM卡。

體積重量：

不含安裝孔及接口：87.5*52*23mm

含安裝孔及接口：104*72*23mm

重量：300g

環境參數：

工作溫度：-30℃～70℃

存儲溫度：-40℃～80℃

相對濕度：≤95%

磁兼容性能：

    靜電放電抗干擾度試驗等級：3級

射頻電磁場輻射：

    抗干擾度試驗等級：3級
