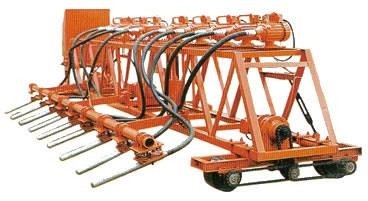

HZP型混凝土排式振搗機
振動棒最大深度:300mm
行走電機總功率:4.4kw
振動棒單機功率:1.1kw
排插提升器功率:2.2kw
行進速度:5.5m/min   振搗寬度≤8m     電機  銅線電機

本機型適用于公路、廣場、機場道路、碼頭等水泥路面有快速振搗提高密實度優點.

一 用途特性

HZP型混凝土排式振搗機,該產品廣泛用與各類公路、市政道路、廣場、機場跑道等混凝土工程施工中的深層振搗以提高密實度.

                    該產品具有以下特性：

1、排式振搗機為自動行走設計、降低工人的勞動強度,提高施工效率.

2、排式振搗機可實施對混凝土深層振搗提高密度.

3、該設計可調整輥輪間的寬度,路面幅從3.5到8m任意調整,提高施工的適應性.

4、該設計具有獨特的排振桿自如升降系統,振搗深度可自如操作,轉移工地時排振桿可提起.

        二、設備主要結構

HZP型混凝土路面排式振搗機,結構主要由機架、行走機構、排陣桿、升降機構,插入式振動器、電氣控制箱等部分組成.

       三、主要技術參數

機架 5500   mm     振搗厚度300mm   振搗寬度≤8m

工作寬度    3－8m

振搗厚度     300mm

行走速度    1.2 m／min

總功率       13KW

外形尺寸    L×2100×1300mm

         四、設備的使用

1、使用前的準備工作

①、檢查電機電源線,接地線是否可靠.

②、檢查各連接螺栓是否松動

③、檢查電器控制系統是否靈敏可靠

④、檢查所有潤滑點如軸承鏈條銷軸等處添加適量潤滑油保證良好潤滑

⑤、鋼模板應支撐牢固,并保持其表面平整,在同一平面內.

     2、施工作業

①、將機器運至施工現場,四個行走輥放在模板上.

②、接通電源,先空載運行啟動每一根振動棒使其運行正常.

③、緩慢降下排陣桿,使振動棒沒入混凝土適當深度,然后啟動行走系統,向前行走.工作時嚴禁后退     后退時應提起排振桿.

五、維護與保養

①、每班施工結束時,應對粘附于輥筒上、排振桿、振動棒上的混凝土清理干凈,以防凝固上影響下次作業.

②、各軸承部位每周加潤滑脂一次,各鏈條處也應該常加潤滑油以保持良好潤滑,同時應注意避免將沙子等雜物弄到鏈條上,以防鏈條過早損壞.

③、一般一個月或每期工程結束,應對整機進行全面檢查和保養一次.

④、應經常注意三角帶、鏈條的 松緊程度,過松時應及時調整,各緊固螺栓也 應經常檢查以防松動.

⑤、長時間停機不用時,應將機器停放在防雨防曬干燥的地方.

七、易損部件        安裝部位

三角帶 A    4根    左右電機行走減速機

三角帶 A    2根      電機升降器減速機

鏈條    12A-1  2條    行走減速機過橋鏈輪

鏈條   12A-1  4條     行走輪鏈條

軸承  P208   8個      行走輥軸承盒

振動棒  50×1.5m  10個 排振

電器開關
