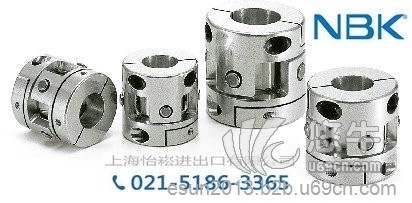

XUT XUT-C系列

撓性聯軸器 - 十字接頭型 - 夾緊型

Cross Joint-type Flexible Coupling

●所有產品均附帶內六角止動螺絲。

●適用軸徑的推薦尺寸容許偏差為h6及h7。

●安裝到D型切口軸時，請注意軸的D型切口面的位置。

●可對軸孔和鍵槽進行追加工。請使用追加工服務。

材質、表面處理

XUT-C

軸套 A2017＊1

間隔體 SUS304

銷 SUJ2

襯套 聚酰亞胺

內六角螺栓 SCM435

四氧化三鐵保護膜（黑）

＊1：　也可生產陽極氧化處理產品。請垂詢客戶中心。

構造

夾緊型

XUT-C XUT-C

XUT_構造

由于銷和襯套高精度嵌合， 因此背隙極小。

XUT的襯套中使用了耐磨性優異的聚酰亞胺樹脂， 可長期保持初始背隙。

XUT_構造

特點

適用馬達

XUT

伺服馬達 ◎

步進馬達 ◎

通用馬達 ◎

◎：特優　○：優

特性

XUT

零背隙 ○

高扭矩 ○

高扭轉剛性 ◎

容許誤差調整 ○

減振性 ◎

◎：特優　○：優

十字接頭型撓性聯軸器。

通過內置在軸套中的襯套與間隔體的銷滑移， 允許有偏心、偏角存在。

由于銷和襯套高精度嵌合， 因此背隙極小。

因誤差調整量而產生的軸載荷變小， 減輕了軸的負擔。

用途

引動器/XY軸滑臺/分度臺

型號列表

XUT-15C

XUT-15C-3-3XUT-15C-3-4XUT-15C-3-5XUT-15C-3-6XUT-15C-4-4XUT-15C-4-5XUT-15C-4-6XUT-15C-5-5XUT-15C-5-6XUT-15C-6-6

XUT-20C

XUT-20C-4-4XUT-20C-4-5XUT-20C-4-6XUT-20C-4-8XUT-20C-5-5XUT-20C-5-6XUT-20C-5-8XUT-20C-6-6XUT-20C-6-8XUT-20C-8-8

XUT-25C

XUT-25C-5-5XUT-25C-5-6XUT-25C-5-8XUT-25C-5-10XUT-25C-5-11XUT-25C-5-12XUT-25C-6-6XUT-25C-6-8XUT-25C-6-10XUT-25C-6-11XUT-25C-6-12XUT-25C-8-8XUT-25C-8-10XUT-25C-8-11XUT-25C-8-12XUT-25C-10-10XUT-25C-10-11XUT-25C-10-12XUT-25C-11-11XUT-25C-11-12XUT-25C-12-12

XUT-30C

XUT-30C-6-6XUT-30C-6-8XUT-30C-6-10XUT-30C-6-11XUT-30C-6-12XUT-30C-6-14XUT-30C-8-8XUT-30C-8-10XUT-30C-8-11XUT-30C-8-12XUT-30C-8-14XUT-30C-10-10XUT-30C-10-11XUT-30C-10-12XUT-30C-10-14XUT-30C-11-11XUT-30C-11-12XUT-30C-11-14XUT-30C-12-12XUT-30C-12-14XUT-30C-14-14

XUT-35C

XUT-35C-8-8XUT-35C-8-10XUT-35C-8-11XUT-35C-8-12XUT-35C-8-14XUT-35C-8-15XUT-35C-8-16XUT-35C-10-10XUT-35C-10-11XUT-35C-10-12XUT-35C-10-14XUT-35C-10-15XUT-35C-10-16XUT-35C-11-11XUT-35C-11-12XUT-35C-11-14XUT-35C-11-15XUT-35C-11-16XUT-35C-12-12XUT-35C-12-14XUT-35C-12-15XUT-35C-12-16XUT-35C-14-14XUT-35C-14-15XUT-35C-14-16XUT-35C-15-15XUT-35C-15-16XUT-35C-16-16

XUT-40C

XUT-40C-8-8XUT-40C-8-10XUT-40C-8-11XUT-40C-8-12XUT-40C-8-14XUT-40C-8-15XUT-40C-8-16XUT-40C-8-18XUT-40C-8-19XUT-40C-8-20XUT-40C-10-10XUT-40C-10-11XUT-40C-10-12XUT-40C-10-14XUT-40C-10-15XUT-40C-10-16XUT-40C-10-18XUT-40C-10-19XUT-40C-10-20XUT-40C-11-11XUT-40C-11-12XUT-40C-11-14XUT-40C-11-15XUT-40C-11-16XUT-40C-11-18XUT-40C-11-19XUT-40C-11-20XUT-40C-12-12XUT-40C-12-14XUT-40C-12-15XUT-40C-12-16XUT-40C-12-18XUT-40C-12-19XUT-40C-12-20XUT-40C-14-14XUT-40C-14-15XUT-40C-14-16XUT-40C-14-18XUT-40C-14-19XUT-40C-14-20XUT-40C-15-15XUT-40C-15-16XUT-40C-15-18XUT-40C-15-19XUT-40C-15-20XUT-40C-16-16XUT-40C-16-18XUT-40C-16-19XUT-40C-16-20XUT-40C-18-18XUT-40C-18-19XUT-40C-18-20XUT-40C-19-19XUT-40C-19-20XUT-40C-20-20
