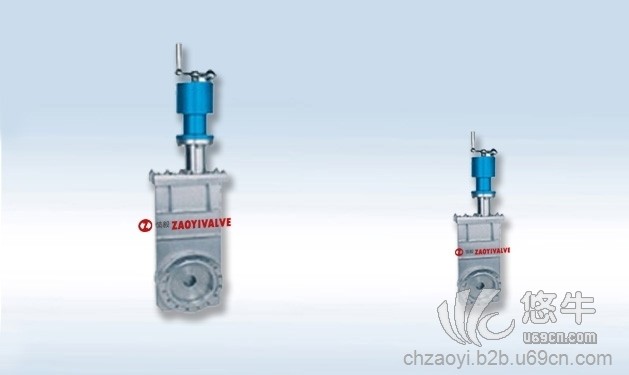

CC型-超高真空插板閥
CC型手動超高真空插板閥是通過操作手柄帶動閥板運動達到閥門的開啟或關閉目的。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣或非腐蝕性氣體。
主要技術性能
適用范圍： | 105~1.3x10-7Pa(DN≤200 |
105~6.7x10-7Pa(DN≥250） | |
閥門漏率： | ≤6.7x10-8 Pa.L/S(DN≤200） |
≤1.3x10-7 Pa.L/S((DN≥250） | |
適用溫度： | -30~+150℃ |
閥門開啟時閥板兩側的壓差: | ≤2.7x103Pa. |
安裝狀態： | 豎直或水平 |
主要零件材料
閥體、閥板： | 不銹鋼 |
密封件： | 氟橡膠、波紋管（軸封） |
外形及連接尺寸
.jpg)
Model | DN | A | H | D | Do | D1 | D2 | D3 | L | L1 | G | E | n-d | 法蘭標準 |
型號 | ||||||||||||||
CC-50 | 50 | 60 | 92 | 89 | 72.4 | 61.6 | 55.6 | 515 | 153 | 220 | 124 | 8-M8 | GB6071 | |
CC-63 | 63 | 65 | 105 | 114 | 92.1 | 82.6 | 76.6 | 566 | 180 | 220 | 124 | 8-M8 | ||
CC-80 | 80 | 65 | 130 | 130 | 110 | 99 | 93 | 603 | 200 | 220 | 124 | 16-M8 | ||
CC-100 | 100 | 70 | 152 | 152 | 130.2 | 120.7 | 114.7 | 653 | 267 | 220 | 124 | 16-M8 | ||
CC-150 | 150 | 70 | 202 | 202 | 181 | 171.5 | 165.5 | 771 | 350 | 270 | 150 | 20-M8 | ||
CC-200 | 200 | 80 | 251 | 253 | 231.8 | 222.3 | 216.6 | 889 | 424 | 270 | 150 | 24-M8 | ||
CC-250 | 250 | 85 | 300 | 314 | 288 | 308 | 275 | 271 | 1127 | 550 | 298 | 200 | 24-M10 | JB5278 |
CC-300 | 300 | 85 | 352 | 365 | 338 | 353 | 323 | 318 | 1197 | 613 | 298 | 200 | 32-M10 | |
CC-320 | 320 | 85 | 372 | 385 | 357 | 379 | 344 | 340 | 1197 | 613 | 298 | 200 | 36-M10 | JB5278 |
