產品簡介

Product Introduction

------------------------------------------------------------------------------------------------------------------

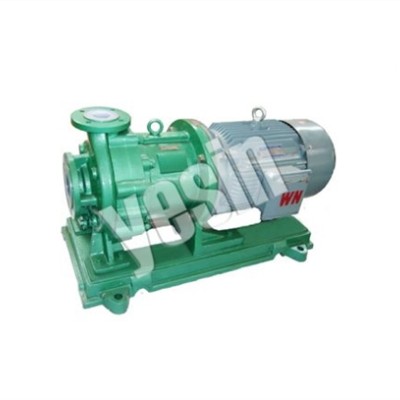

     IMD系列磁力驅動泵,取消了軸封,利用磁力偶合間接傳動,完全消除了滴漏的現象.采用增強碳纖維或ETPU制成的隔離加強套，具有高強度的力學性能，安全、可靠。全塑結構的隔離套,徹底消除了一般磁力泵具有的磁渦流的現象，捂熱好、高效、節能。采用獨特的后拉式結構,一人便可以輕松地進行內部檢修和零件更換,無需拆卸管道,大大方便了日常的檢修和保養工作.采用直聯式結構，磁性聯軸器直接安裝于電機軸上，無滾動軸承損耗，高效率、低噪音。泵整機占用場地小，節約空間，安裝簡便。適用于輸送強腐蝕,易燃,易爆,有毒,易揮發的化學介質.

應用領域

Applications Areas

------------------------------------------------------------------------------------------------------------------

    廣泛適用于石油化工、有色金屬冶煉、農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子等行業，是目前磁力泵品種中結構最新穎的產品。其高效節能、安全實用。

產品特點

Product Feautres

------------------------------------------------------------------------------------------------------------------

  磁力泵（磁力驅動泵）主要由泵頭、磁力傳動器（磁缸）、電動機、連接底板等幾部分零件組成。磁力泵磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸同步傳遞，將容易泄露的動密封結構轉化為零泄漏的靜密封結構。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題。消除了煉油化工行業易燃 、易爆、有毒、有害介質通過泵密封泄漏的安全隱患。

ZMD系列自吸式磁力泵，充分結合了IMD氟塑料合金磁力泵和FZB系列氟塑料合金吸力泵的雙重優點，產品既具備寬領域的耐腐性能，同時又具有自吸功能，操作簡便。

取消軸封，磁力驅動，靜密封結構，利用磁力耦合間接傳動，完全無滴漏；碳化硅材質主軸，強度高，使用更安全。

全塑隔離套設計，無磁渦流現象、無熱耗，高效，節能，這是該產品最為顯著的特點。

1、防止顆粒進入

（1）不允許有鐵磁雜質、顆粒進入磁力傳動器和軸承摩擦副。

（2）輸送易結晶或沉淀的介質后要及時沖洗(停泵后向泵腔內灌注清水，運轉1min后排放干凈)，以保障滑動軸承的使用壽命

（3）輸送含有固體顆粒的介質時，應在泵流管入口處過濾。

2、防止退磁

（1）磁力矩不可設計得過小。

（2）應在規定溫度條件下運行，嚴禁介質溫度超標。可在磁力泵隔離套外表面裝設鉑電阻溫度傳感器檢測環隙區域的溫升，以便溫度超限時報警或停機。

3、防止干摩擦

（1）嚴禁空轉。

（2）嚴禁介質抽空。

（3）在出口閥關閉的情況下，泵連續運轉時間不得超過2min，以防磁力傳動器過熱而失效。

4、不可用在有壓力的系統中

IMD系列氟塑料合金磁力泵，結構統一。采用獨特的后拉式設計，維護、檢修簡便。

按主軸支撐方式：

（1）雙支撐結構：泵蓋和隔離套兩端各設置一滑動軸承，轉動部件主軸的兩端支撐于兩軸承上。

（2）單支撐結構：泵蓋上設置一滑動軸承，主軸中段支撐于該軸承上，主軸的兩端聯結葉輪和轉子

按配套電機型式：

（1）配置B5型電機：常規出廠產品均配置B5型普通電機。

（2）配置B35型電機：部分規格產品輸送高比重介質時配套B35型電機，具體事項咨詢本公司。

型號意義

Model Significance

------------------------------------------------------------------------------------------------------------------

例：IMD40-25-130F

IMD-氟塑料磁力泵

40-進口直徑

25-出口直徑

130-葉輪名義直徑

F-氟塑料材質

注：產品單價以實產品型號為準，請咨詢在線客服！
