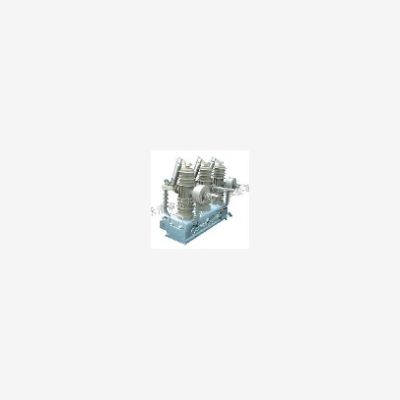

ZW43-12真空斷路器具有過載及短路保護功能，滿足控制，測量要求，還可實現遠方控制，***等。適用于變電站及工礦企業配電系統中作為保護和控制之用及農村電網中頻繁操作場所。

二.產品型號

ZW43-12/T630-20

Z:真空斷路器；W---戶外；43---設計序號；12----額定電壓（KV）；T----彈簧操作機構；

630----額定電流（A）；20----額定短路開斷電流(KA)；

三.操作

1.斷路器經一新的小型化設計，采用全封閉結構，獨特的滅弧室封裝技術，密封性能好，有助于提高防潮、防凝露性能，適用于高溫、潮濕地區使用。

2.斷路器開斷性能穩定可靠，具有無燃燒和baozha危險，安全、免維護、體積小、重量輕、使用壽命長等特點。

3.斷路器可裝設二相CT，輸出二相電流供職能控制進行信息分析，實現過流保護功能。

4.斷路器內裝有合閘涌流消除裝置（復合控制器），不但能避免涌流引起的誤動作，而且正常工作時果電流脫扣器線圈不帶電，從而小車了脫扣器抖動可能引起的誤動作。

5.斷路器也可配置智能開關控制器，設有三段式電流保護，零序保護，重合閘、速斷保護等多種保護功能，它支持多種通訊協議，允許選用多種通訊方式構成通訊網，即可對開關進行本地手動或遙控操作，也可通過通訊網實現遠方遙控，如配用相應的重合器或分段器控制裝置，可作為重合器或分段器使用。

6.操動機構密封在開關箱體內部，可以有效地避免開關因長期戶外環境下面引起的機構銹蝕。

7.操動機構新穎、簡單、運行可靠、體積小，機械壽命可達1萬次。

四.工作原理

1.儲能過程

     拉動機構手動儲能拉環，或給機構電動儲能信號，電機帶動儲能拐臂給儲能彈簧儲能，通過儲能保持環節保持此能量。

2.合閘過程

     合閘時，拉動機構手動合閘拉環或給機構電動合閘信號，合閘彈簧能量釋放，機構輸出軸轉動，通過拐臂、連桿帶動滅弧室動觸頭向上運動，與靜觸頭接觸，并提供接觸壓力，同時為分閘彈簧儲能，通過機構的合閘保持環節正?？劢邮箶嗦菲鞅３趾祥l狀態。

3.分閘過程

    分閘室，拉動機械手動分閘拉環或機構電動分閘信號，機構的合閘報紙環節解扣，在觸頭壓力彈簧和分閘彈簧的作用下，機構輸出軸反向轉動，通過連桿，拐臂帶動滅弧室觸頭向下運動，懂靜觸頭分開，斷路器分閘。分閘狀態點開關分閘彈簧保持。

4.過流保護過程

    配置電液互感器的斷路器，當流經斷路器主回路的電流超過互感器的額定值時，通過互感器副邊出5A電流，驅動機構內部過流脫扣器，斷路器分閘。

五.訂貨須知

訂貨時請?jiān)诤贤献⒚鳎?span lang=***EN-US***>

1.產品型號及名稱。

2.機構類型（手動或電動）

3.如電動機構請分別注明合，分閘線圈及儲能電機的額定電壓（AC220V   DC220V   DC110V）

4.如需要互感器過流保護裝置，請注明互感器電流比。

ZW43A-12型戶外柱上高壓真空斷路器（以下簡稱斷路器）是最高額定電壓為12kV，50Hz三相交流的戶外配電設備。主要用于配電網開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于農村電網及頻繁操作的場所，特別適用于城網、農網改造的需要。本安裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。
