插頭(亦稱連接器)   一．結構組成

1．信號傳輸部分：端子 2．絕緣部分：膠芯 3．接地部分：外鐵殼

  二．組成說明

1．端子：

① 材質：一般有青銅，黃銅(磷銅)，磷青銅。 ② 電鍍：一般有鍍金，鍍銀，鍍鎳，鍍錫。 2．膠芯：

① 材質：玻璃纖維（70%） + PBT（30%）,尼龍,PC等

② 顏色：一般有藍色，黑色，白色，PC99彩色（不同類型插頭有不同顏色）    PC99顏色標準

  CONNECTOR           COLOR              PANTONE CODE

  Analog VGA             blue                  661C    Audio line in             light blue              264C    Audio line out            lime                  577C    Digital monitor           white

  IEEE 1394               grey                  424C    Microphone              pink                  701C    Parallel                  burgundy              235C

 PS/2-compatible keyboard   purple                2715C    PS/2-compatible mouse     green                 3395C    Seral                    teal or turquoise         322C    Speaker out /subwoofer     orange                 157C    Right-to-left speaker        brown                 4645C    USB                     black                  426C    Video out                 yellow                 123C

　　埋設電纜線路的安全要求有：

　　1.電纜線相互交叉時，高壓電纜應在低壓電纜下方。如果其中一條電纜在交叉點前后1m范圍內穿管保護或用隔板隔開時，小允許距離為0.25m。

　　2.電纜與熱力管道接近或交叉時，如有隔熱措施，平行和交叉的小距離分別為0.5m和0.25m。

　　3.電纜與鐵路或道路交叉時應穿管保護，保護管應伸出軌道或路面2m以外。

　　4.電纜與建筑物基礎的距離，應能保證電纜埋設在建筑物散水以外；電纜引入建筑物時應穿管保護，保護管亦應超出建筑物散水以外。

　　5.直接埋在地下的電纜與一般接地裝置的接地之間應相距0.25~0.5m；直接埋在地下的電纜埋設深度，一般不應小于0.7m，并應埋在凍土層下。

控制電纜（執行標準：GB9330-88；電壓等級：450/750V）

1、產品采用聚氯乙烯或輻照交聯聚乙烯作為絕緣層，具有優良的導電性能、機械性能及化學穩定性能，適用于額定電壓0.6/1KV及以下控制，回路用保護線路等保護場合使用。電纜的導體長期允許工作溫度為70攝氏度，輻照交聯聚乙烯電纜其導體長期允許工作溫度為90度；

2、電纜敷設溫度不低于0度；

3、推薦允許敷設彎曲半徑：無鎧裝層的電纜應不小于電纜外形的6倍，有鎧裝層或屏蔽層。

3、推薦允許敷設彎曲半徑：無鎧裝層的電纜應不小于電纜外形的6倍，有鎧裝層或屏蔽層。

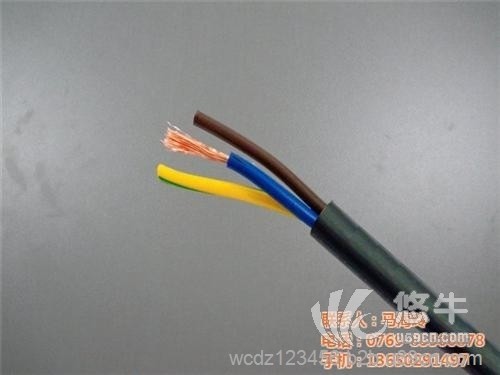

KVV、KYJV 聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套控制電纜

KVVP、KYJVP聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套編織屏蔽控制電纜 KVVP22、KYJVP22聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套銅帶屏蔽控制電纜 KVV22、KYJV22聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套鋼帶鎧裝控制電纜 KVV32、KYJV32聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套細鋼絲鎧裝控制電纜

KVVR、KYJVR聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套控制軟電纜

KVVRP、KYJVRP聚氯乙烯絕緣（輻照交聯聚乙烯絕緣）聚氯乙烯護套編織屏蔽控制軟電纜 KVV、KYJV敷設在室內，電纜溝、管道等固定場合。

KVVP、KYJVP、KVVP2、KYJVP2敷設在室內、電纜溝、管道等要求屏蔽的場合 KVV22、KYJV22敷設在室內，電纜溝、管道、直埋等能承受較大外力等固定場合 KVV32、KYJV32敷設在室內，電纜溝、管道、豎井等能承受較大機械拉力等固定場合 KVVR、KYJVR敷設在室內移動要求柔軟等場合

KVVRP、KYJVRP敷設在室內移動要求柔軟、屏蔽等場合

KVVRP、KYJVRP敷設在室內移動要求柔軟、屏蔽等場合 控制電纜主要用于：電器、儀表、配電裝置信號傳輸、控制、測量等
