尊敬的客戶：

您好！

非常感謝您購買本公司的產品。為了實現產品的最佳效果和保證安全，請您在對產品進行連接、操作、調試前仔細閱讀本手冊。此手冊請予以保留，以備將來查閱。

本公司所生產的HDMI轉換器、切換器、網線延長器、矩陣、分配器等系列產品，其設計之目的是為了讓您的影音設備使用起來更便捷，更舒適，更高效，更節能。

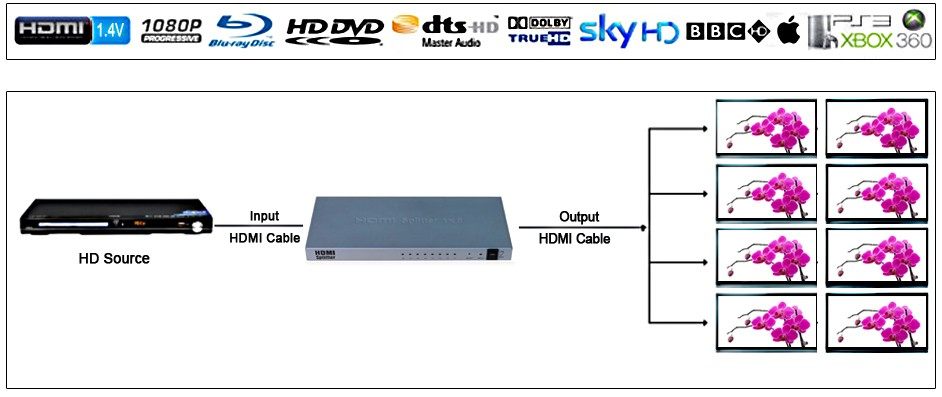

這是一款全高清支持3D、4K*2K的1 x8 HDMI分配器，可以把一個高清信號源連接到八個高清顯示終端。它可以很容易地將一個高清信號源所產生的高清信號分配到八臺支持高清信號的顯示器或者投影機上。另外，把它接在一根HDMI線的信號輸出端時，可對HDMI信號進行放大。
本公司所生產設備為以下應用提供解決方案：如對噪聲、傳輸距離及安全有限制的場所、數據中心控制、信息分配、會議室演示以及教學環境和公司培訓場所。

真誠服務是我們的理念，顧客滿意是我們的宗旨。本公司將以最優惠的價格提供給客戶最好的產品，并竭誠為客戶提供優質服務。

產品簡介

產品特點：

l 一路HDMI1.4a版本信號輸入分配成八路HDMI1.4a版本信號輸出

l 支持全高清、全3D

l 支持4K*2K分辨率

l 支持CEC

l 支持24位/ 30位/36位 /48位深色

l 支持藍光DVD24/50/60fs/HD-DVD/xvYCC

l 音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD/HD(HBR)

l 支持信號時序重整。

l 使用AWG26 HDMI標準線纜，輸入傳輸距離可達15米，輸出傳輸

距離可達20米。

l 無信號損失

l 安裝簡單

l 需要DC12V/3A規格的電源

隨機配送附件圖示:

1、12V電壓電源適配器

2、說明書一份

電源適配器

物理連接口示意圖:

圖1.0  前面板示意圖

L1-L8：HDMI輸出指示燈

RESET ：復位鍵

Input：HDMI輸入指示燈

0N/0FF：電源開關自帶電源指示燈

圖1.1  板示意圖

DC 12V:  12V直流電源接口

HDMI OUT1- HDMI OUT8: HDMI輸出口

HDMI IN: HDMI輸入口

連接與操作:

1. 通過一條HDMI線纜，把高清信號源和分配器的輸入口連接起來。

2. 通過HDMI線纜，把分配器的輸出端與顯示器連接起來。

3. 把12V的電源和分配器連接起來。
