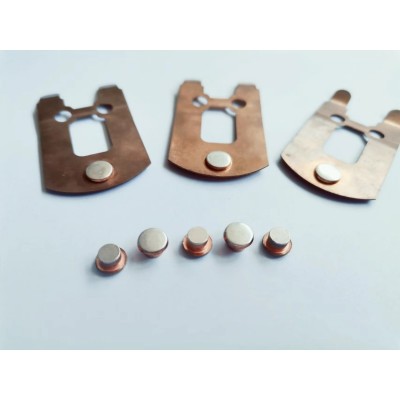

繼電器轉換觸點/交流輔助銀觸點/銀銅復合觸點

繼電器的轉換觸點是指繼電器內部設有的一個動觸點和兩個靜觸點，其中動觸點與靜觸點1處于閉合狀態，稱為常閉觸點，動觸點與靜觸點2處于斷開狀態，稱為常開觸點。
1、當線圈得電時，其動觸點與靜觸點1立即斷開并與靜觸點2閉合，切斷靜觸點1的控制電路，接通靜觸點2的控制電路；
2、當線圈失電時，動觸點復位，即動觸點與靜觸點2復位斷開并與靜觸點1復位閉合，切斷靜觸點2的控制電路，接通靜觸點啲控制電路；
3、由繼電器轉換觸點的連接關系圖可看出該繼電器K線圈連接在不閉鎖的常開按鈕與電池之間；常閉觸點K-1連接在電池與燈泡EL1 （負載）之間用于控制燈泡EL1的點亮與熄滅；常開觸點K-2連接在電池與燈泡EL2 （負載）之間，用于控制燈泡EL2的點高與熄滅。在未接通電路時，燈泡EL1處于點亮狀態，燈泡EL2處于熄滅狀態；
4、按下按鈕SB時，電路接通，繼電器K線圈得電；常閉觸點K-1斷開， 切斷燈泡EL1的供電電源，燈泡EL1熄滅；同時常開觸點K-2閉合，接通燈泡EL2的供電電源，燈泡EL2點亮；
5、松開按鈕SB時，電路斷開，繼電器K線圈失電；常閉觸點K-1復位閉合，接通燈泡ELI的供電電源，燈泡EL1點亮；同時常開觸點 K-2復位斷開，切斷燈泡EL2的供電電源，燈泡EL2熄滅。
